Shenzhen Santong Weiye Technology Co., Ltd., новатор у виробництві обладнання для автоматизації та виробництва котушок, з гордістю представляє вертикальну машину для намотування плоских котушок із круглими отворами великого діаметра 3T-802. Заснована в 2014 році в інноваційному центрі Шеньчжень і зараз розташована в Танся, Дунгуань, наша компанія може похвалитися командою технічних експертів з більш ніж 15-річним досвідом роботи з намотуванням і лазерним обладнанням.

Наш флагманський продукт, машина для вертикального намотування плоскої котушки з круглим отвором 3T-802 великого діаметру, виділяється як дуже практичний і ефективний інструмент для виготовлення плоских котушок індуктивності, трансформаторів і інверторних котушок. Він чудово підходить для намотування рулонів великого діаметру та круглих котушок, пропонуючи універсальність у виробництві.

Вертикальна намотувальна машина з круглим отвором із плоским отвором великого діаметра Основні характеристики:

Вертикальна намотувальна машина 3Т-802 відома простотою використання, зручністю та швидким налагодженням. Зміни продукту потребують лише перемикання форми.

Машина, керована комп’ютером і керована сервоприводом, виробляє різні плоскі рулонні вироби товщиною від 0,2 мм до 6,0 мм і шириною від 0,5 мм до 10,0 мм.

Шпиндель, оброблений з використанням високоточної технології токарного верстата з ЧПУ, забезпечує стабільність із точністю до 0,005 мм.

Машина має багатопозиційний контроль руху для автоматичного намотування та формування плоских рулонів.

Зручний операційний інтерфейс Windows і 10-дюймовий РК-дисплей роблять роботу простою, інтуїтивно зрозумілою та легкою для навчання.

Зберігайте та легко відновлюйте параметри для кожної специфікації продукту, оптимізуючи виробничий процес.

У системі живлення використовується високоточний серводвигун, що підвищує точність і стабільність механічної системи.

Конструкція машини для вертикального намотування котушок надає перевагу зручності оператора, забезпечуючи легкість експлуатації та налагодження.

П'ять причин обрати нас

1. багатий досвід: у нас є 20-річний досвід роботи в котушках, намотувальних машинах і обладнанні для автоматизації в технічній команді, ми накопичили багатий галузевий досвід і технічні знання. Наша професійна команда завжди прагне надавати клієнтам продукти та послуги найвищої якості, щоб клієнти отримували максимальну цінність у процесі виробництва.

2. Швидка відповідь: Ми надаємо комплексні послуги для задоволення індивідуальних потреб клієнтів у короткий термін. Наша команда відділу продажів і технічної підтримки працює цілодобово, щоб вирішити будь-які проблеми клієнтів і забезпечити безперебійну роботу виробничої лінії.

3. високоякісна продукція: наше виробництво намотувальних машин із високою якістю, високою продуктивністю, високою стабільністю та іншими характеристиками від Huawei, DJI, BYD та інших відомих підприємств. Наше обладнання може не тільки задовольнити виробничі потреби замовника, але й підвищити ефективність виробництва та якість продукції.

4. глибина персоналізації послуг: ми надаємо повний спектр послуг з налаштування відповідно до реальних потреб клієнтів, підбираючи для клієнтів найбільш прийнятні рішення для намотувальних машин. Наші інженери будуть тісно співпрацювати з клієнтами, щоб гарантувати, що продуктивність і функціональність обладнання повністю відповідають очікуванням клієнтів.

5. ідеальне післяпродажне обслуговування: ми надаємо великого значення досвіду післяпродажного обслуговування клієнтів. Ми надаємо комплексну післяпродажну підтримку, включаючи встановлення обладнання, введення в експлуатацію, навчання, обслуговування та інші послуги. Наша професійна та технічна команда вирішить проблеми клієнтів у перший раз, щоб забезпечити нормальну роботу та використання обладнання.

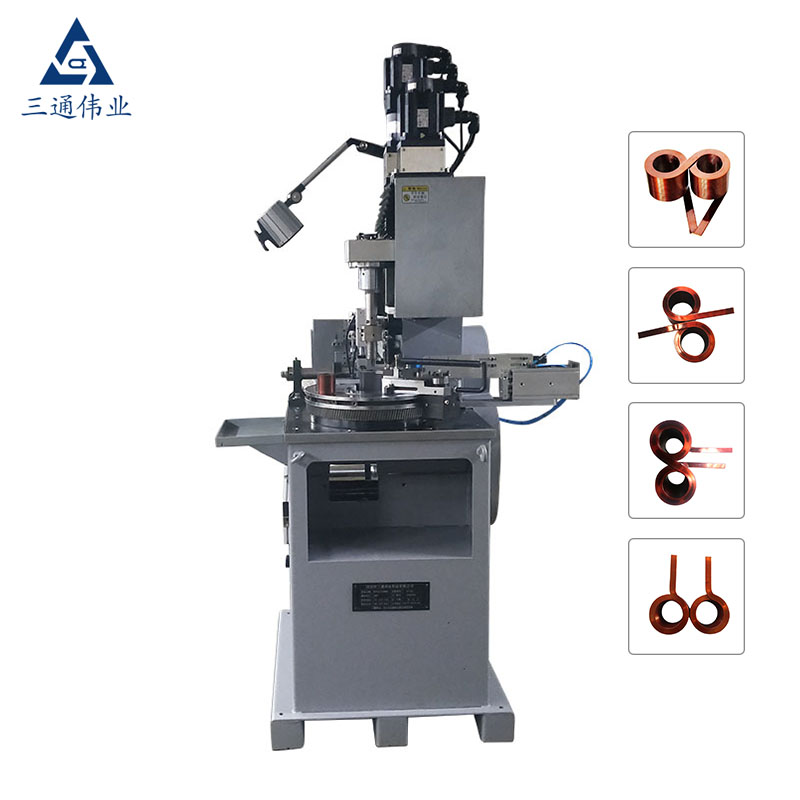

Деталі машини для вертикального намотування плоскої котушки з круглим отвором великого діаметра

Компанія Shenzhen Santong Weiye Technology Co., Ltd. була заснована в 2014 році в Шеньчжені, провінція Гуандун, Китай, який має титул «Столиця інновацій». У 2019 році виробнича фабрика була перенесена в Танся, Дунгуань, із Шеньчженя. має низку технічних основ з більш ніж 15-річним досвідом роботи з намотальним обладнанням та лазерним обладнанням, Shenzhen Santong Weiye Technology Co. Ltd. є виробником обладнання для автоматизації та котушок, що об’єднує R&D, виробництво, продаж і обслуговування намотування машинне обладнання та плоскі котушки, наші плоскі котушки, верстати для вертикальної намотування та обладнання для автоматизації мають гарну якість і вигідну ціну, охоплюючи частину ринків Європи та США. Ми з нетерпінням чекаємо бути вашим довгостроковим партнером у Китаї.

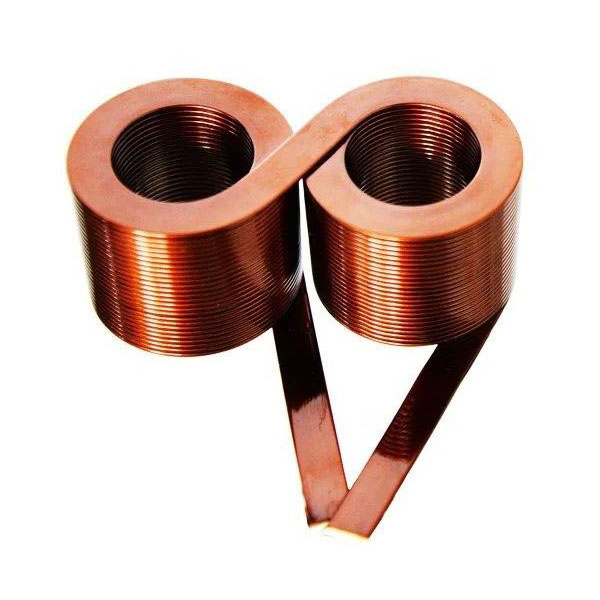

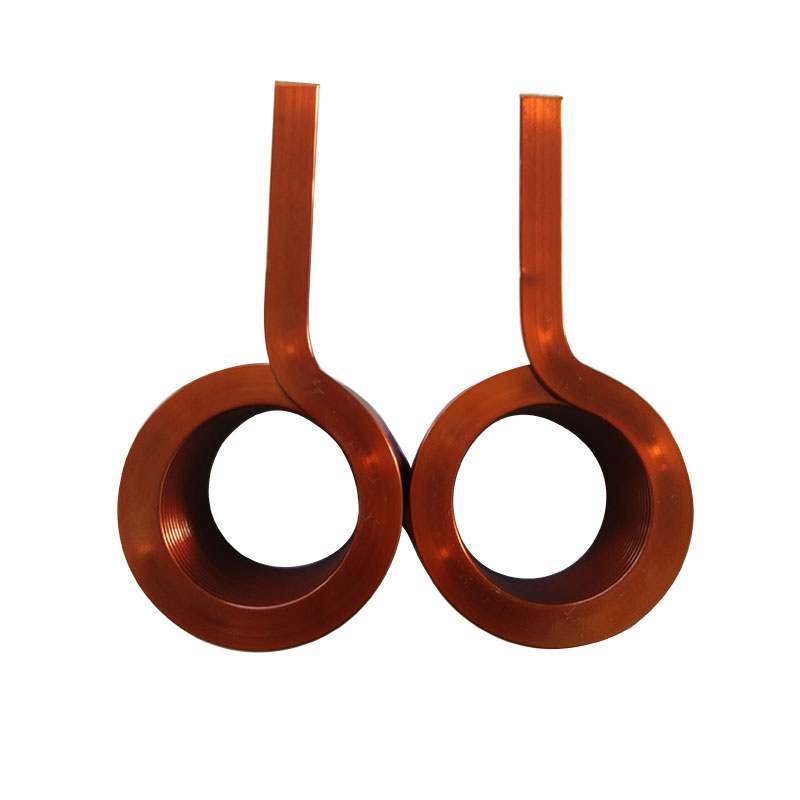

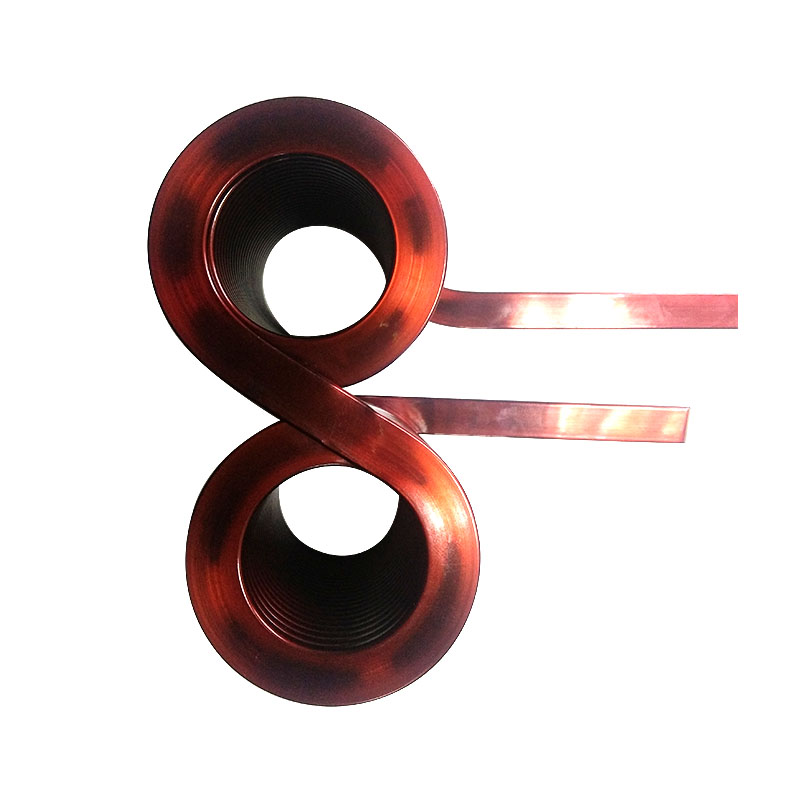

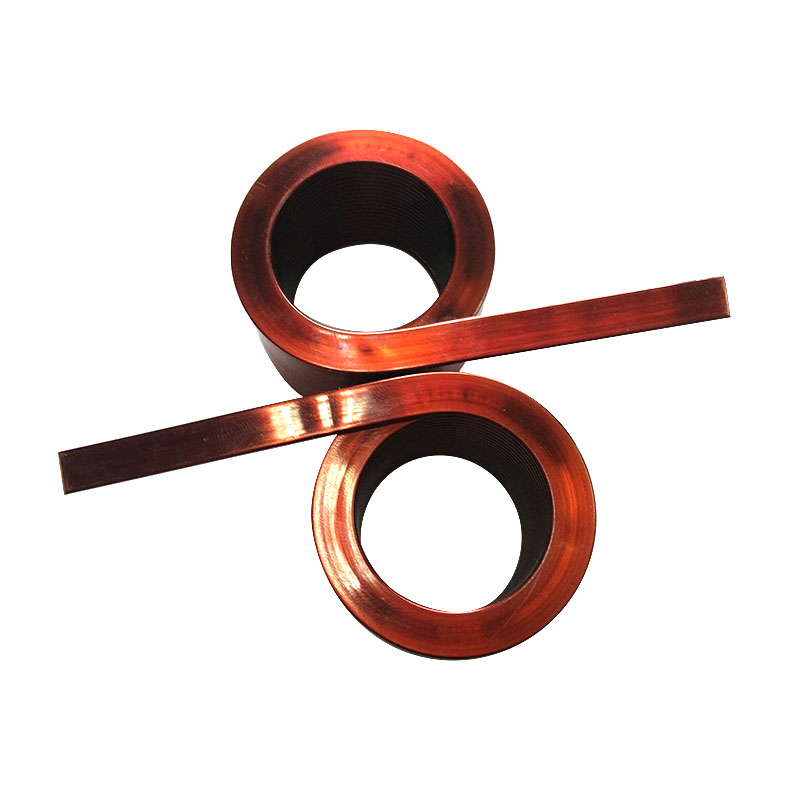

1. 3T-802 вертикальна машина для намотування плоских котушок з круглим отвором і круглим отвором є дуже практичним і ефективним обладнанням для виготовлення плоских котушок індуктивності, трансформаторів і інверторів. Він може намотувати плоскі рулони великого та круглого діаметрів.

2. 3T-802 вертикальна намотувальна машина з круглим отвором і плоскою котушкою великого діаметра легка, зручна та швидка для налагодження, і потребує лише зміни форми під час зміни продуктів;

3. Вертикальна намотувальна машина з круглим отвором і плоскою котушкою 3T-802 керується комп'ютером і приводиться в дію сервоприводом. Він може виробляти різні вироби з плоскої котушки товщиною від 0,2 мм до 6,0 мм і шириною від 0,5 мм до 10,0 мм (площа перетину початкової ширини дроту * товщина машини для намотування плоского дроту становить 30 мм² всередині)

4. Шпиндель обробляється високоточним токарним верстатом з ЧПУ з точністю в межах 0,005 мм, а тонка виробнича лінія є більш стабільною;

5. Багатопозиційне керування рухом для автоматичного намотування та формування плоских котушок на машині.

6. Використовується інтерфейс роботи Windos і 10-дюймовий РК-дисплей із чітким та інтуїтивно зрозумілим зображенням, простим управлінням і легким навчанням;

7. Він може зберегти параметри кожного продукту специфікації, і це легко та зручно викликати.

8. Система живлення - це високоточний серводвигун, який узгоджується з системою керування ЧПК, щоб механічна система працювала точніше та стабільніше;

9. Машина для намотування вертикальної котушки для плоских котушок з круглими отворами керується з джерела дизайну, що зручно для роботи операторів та налагоджувачів.

Параметр машини з круглим отвором і плоскою котушкою з великим діаметром

серійний номер	спортивний захід	Технічні параметри
1	Діаметр дроту	Товщина (0,2 ~ 6,0) * ширина (0,5 ~ 10,0), плоска лінія площею перетину 30 мм може бути виготовлена ​​² У межах співвідношення ширина/товщина <15 разів
2	Напрямок намотування	За годинниковою стрілкою проти
3	Максимальний робочий хід ряду дротів	80 мм
4	Потужність двигуна намотування шпульки	AC серво 2000W
5	Діапазон налаштування котушки для намотування	0,1°--359,9°
6	Потужність двигуна розподільного вала	AC серво 3000W
7	Діапазон налаштування котушки для намотування	0,1°--359,9°
8	Потужність золотникового двигуна	AC серво 2000W
9	Діапазон налаштування золотника	0,1°--359,9°
10	Кількість котушок	1-100 кіл
11	Швидкість намотування (продуктивність за годину)	350 --- 1200PCS/H буде змінюватися відповідно до специфікацій дроту та обертів
12	Робоча потужність	Змінний струм 380 В
13	Специфікація машини (Д*Ш*В)	2200*1300*1900мм
14	Вага машини	800 кг
15	загальна потужність	7 кВт (можна налаштувати відповідно до різних вимог)
